Transport Layer (전송 계층)

Network Layer(네트워크 계층)와 Application Layer(응용 계층) 사이에 위치함
응용 계층에 서비스를 제공하고, 네트워크 계층으로부터 서비스를 받음
IP datagram이 Host에 도달하면 다음 프로세스를 처리하는 layer로 양쪽 Host에 위치하여 IP datagram을 상위 계층에 전달

Process

응용 계층의 개체, 즉 실행 중인 프로그램
전송 계층의 서비스를 사용하여 통신함

Host-to-host communication vs Process-to-process communication

네트워크 계층은 컴퓨터 단위의 통신(host-to-host)을 담당 (NIC(Network Interface Card) 까지)
이 메시지는 특정 프로세스에 전달되어야 하므로 전송계층은 메시지를 정확한 응용 프로세스에 전달하는 책임이 있음

Transport-Layer Services

일단 UDP는 error control 없음
전송 계층의 목적은 응용 프로세스 간 통신을 가능하게 하는 것
이를 위해 포트 번호를 사용함

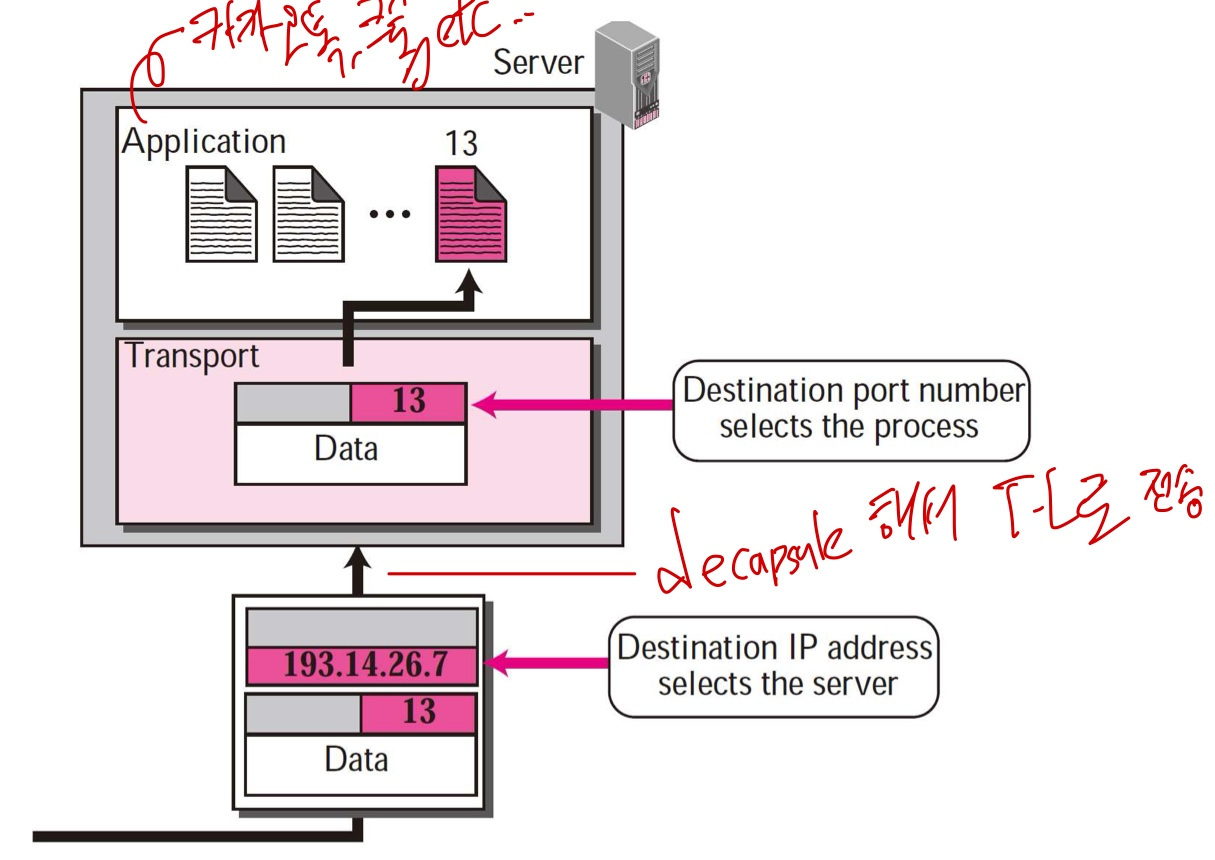

Addressing: Port Numbers(IP addresss versus port numbers)

IP 주소: 목적지 host를 식별
포트 번호: 해당 호스트 내 응용 프로세스를 식별
즉, IP 주소+포트 번호 조합이 특정 응용 프로그램(프로세스)을 지정함

Process-to-Process Communication

ICANN Ranges

국제 인터넷 주소 관리 기구(ICANN)는 포트 번호를 3가지 범위로 나눔

Well-known (0~1023): 국제적으로 할당된 특정 프로세스
- 운영체제나 시스템 서비스용으로 ICANN이 지정 및 통제함
- 별도의 설정 없이 연결 가능
- ex) SSH, e-mail ...
Registered Ports (1024~49151): ICANN에 사용료를 내고 등록해놓은 프로세스
- 일반 애플리케이션용으로 ICANN의 직접 통제는 없지만, 등록 가능함
- 충돌 방지를 위해 등록하면 해당 포트를 예약할 수 있음
  >> 포트가 유일하므로 중복이 방지됨
- ex) Docker, MySQL
Dynamic(or private) (49152~65535): 자유롭게 할당 가능한 임시 통신용 포트
- 사용자가 임의로 사용 가능하며 일반적으로 클라이언트 측에서 동적으로 할당됨

NAT 환경에서는 하나의 공인 IP를 여러 내부 프로세스가 공유하더라도, 포트 번호를 사용하면 개별 프로세스를 구분하여 통신할 수 있음

Socket Address

IP 주소 + 포트 번호 = Socket address
이 조합을 통해 특정 호스트의 특정 프로세스를 정확히 식별 가능

Multiplexing and Demultiplexing

Multiplexing: 여러 응용 프로세스 >> 하나의 전송 계층으로 데이터 전달
- ex) 브라우저, 메신저, 유튜브가 동시에 동작해도, 하나의 전송 계층(TCP/UDP)은 이를 모두 처리함
Demultiplexing: 하나의 전송 계층 >> 여러 응용 프로세스로 데이터 분배

응용 계층(브라우저, 메신저 등) 개발자는 TCP/UDP, IP 등 하위 계층을 직접 다루지 않음
하위 계층은 OS가 처리함 but IoT 개발자는 하위 계층까지 조작함
Linux에서는 소켓이라는 인터페이스를 통해 OS가 처리하며, 일반 개발자는 이 소켓만 다루면 됨

Flow control

Pushing vs Pulling

일종의 buffer overflow 예방
Pushing: 생상자가 데이터를 생성하자마자 소비자에게 자동 전송됨
>> 수신자가 준비 안 돼 있어도 일단 보냄
Pulling: 소비자가 데이터를 요청한 후에야 전송됨
>> 수신자가 먼저 준비됨

Flow Control at T-L

흐름 제어 요청 (ex: 버퍼가 꽉 찼다)

송신 전송 계층 <> 송신 애플리케이션 계층
- 애플리케이션 계층이 너무 빨리 데이터를 생성할 경우 전송 계층이 감당 못할 수 있음
수신 전송 계층 <> 송신 전송 계층
- 네트워크 속도나 수신 측 버퍼가 부족할 경우, 송신 속도를 제어할 필요가 있음

즉, 전송 계층은 위(앱 계층)와 아래(수신 전송 계층) 모두와의 속도 차이를 고려해야 함

Error Control

에러 제어의 목적

손상된 패킷 감지 및 제거
손실된/제거된 패킷 추적 및 재전송
중복 패킷 식별 및 제거
Out-of-order(순서가 어긋난) 패킷 버퍼에 임시 저장 / 누락된 패킷 도착 시 조립

에러 제어는 오직 전송 계층끼리 수행됨

송신 전송 계층, 수신 전송 계층 간의 통신에서만 이루어짐
애플리케이션 계층이나 네트워크 계층은 관여하지 않음
침묵도 error control의 일종임

Sequence Numbers

패킷들의 순서(index)
송신 측: 어떤 패킷을 재전송해야 하는지 알기 위해 각 패킷에 번호 부여
수신 측: 어떤 패킷이 중복인지, 순서가 틀렸는지 판단하기 위해 시퀀스 번호 사용
오류 복구뿐 아니라 순서 제어에도 핵심이 되는 정보

Acknowledgment

수신 측에서 수신 성공 시 ACK 메시지를 송신자에게 보냄
실패 시 NAK 보내는데 TCP/UDP는 ACK 밖에 없음
송신 측은 ACK를 일정 시간 안에 못 받으면 해당 패킷이 손실된 것으로 판단하고 재전송

Congestion Control

네트워크로 보내는 패킷의 양이 네트워크 용량(bps)을 초과(LOSS)할 때 발생
너무 많은 패킷이 몰리면 지연이 길어지고, 패킷 손실 증가

Open-Loop Congestion control

혼잡이 발생하기 전에 미리 대처하는 방식
Retransmission Policy: 재전송 전력
- 너무 자주 재전송하지 않도록 제한
Window Policy: 윈도우 크기 설정 전략
- 전송 윈도우의 크기로 전송 속도 조절
Acknowledgment Policy: ACK 방식 조정
- ACK 빈도 조절로 혼잡 감소

Closed-Loop Congestion control

Network 상태를 관찰하다 혼잡이 발생한 후 전송 속도를 dynamic 하게 조절하여 혼잡도 조절
ex) 패킷 손실이 많아지면, 혼잡으로 판단하고 윈도우 크기 줄임

Connectionless Service

각 패킷이 서로 독립적(independency)으로 전송됨
패킷 간에 관계가 없으며 순서 보장도 안 되고 연결도 없음
응용 프로그램은 메시지를 여러 조각으로 나눠 전송 계층에 직접 전달
빠르고 간단하지만 신뢰성 낮으며 오버헤드 작음
Out-of-order(bound)는 app layer가 담당 (패킷 순서에 따라 어찌할 건지)
ex) UDP (User Datagram Protocol)

Connection-Oriented Service

데이터를 전송하기 전에 client와 server가 connection을 먼저 establish 하는 방식
순서 보장, 오류 제어, 흐름 제어, 혼잡 제어 등 부가 기능 제공
데이터 전송이 끝나면, 양측은 명시적으로 연결을 종료함
Connectionless에 비해 절대적으로 우월한 건 아님 (상황에 맞게 사용)
신뢰성이 있으며 추가 작업과 오버헤드 존재
ex) TCP (Transmission Control Protocol)

구분	비연결형 (UDP 등)	연결형 (TCP 등)
연결 설정	없음	있음 (handshake)
순서 보장	X	O
오류 복구	X	O
속도	상대적으로 빠름	상대적으로 느림
오버헤드	작음	큼

Stop-and-wait Protocol

전송 계층에서 가장 단순한 신뢰성 있는 전송 방식
1. 송신자는 한 번에 하나의 패킷만 전송
2. 전송 후 수신자로부터 ACK(확인 응답)을 기다림
3. ACK가 오면 다음 패킷 전송
  or ACK가 안 오면(타이머 만료) 패킷 다시 전송
flow control, error control을 모두 포함
수신자와 송신자 모두 사이즈 1의 sliding window 사용
수신자의 침묵은 "문제가 생김"(패킷 손실 or 손상)으로 간주

Sequence Numbers

송신자는 각 데이터 프레임에 시퀀스 번호를 붙임
수신자는 ACK를 보낼 때, 수신한 프레임의 번호를 기반으로 보냄
Stop-and-Wait에서는 0과 1만 번갈아가면서 보냄
- window size = 1
- sequence size(length) = 2 (0 or 1)
같은 패킷이 여러 번 수신되었을 때, 시퀀스 번호를 기준으로 중복 여부를 판단

Stop-and-Wait는 채널이 굵고 길 수록 비효율적임
Thick Channel: 대역폭이 큰 채널 >> 한 번에 데이터를 더 많이 보낼 수 있음
Long Channel: 왕복 지연 시간(Round Trip Time)이 긴 채널
채널은 물통인데, Stop-and-Wait은 물 한 컵만 들고 가서 기다리는 꼴

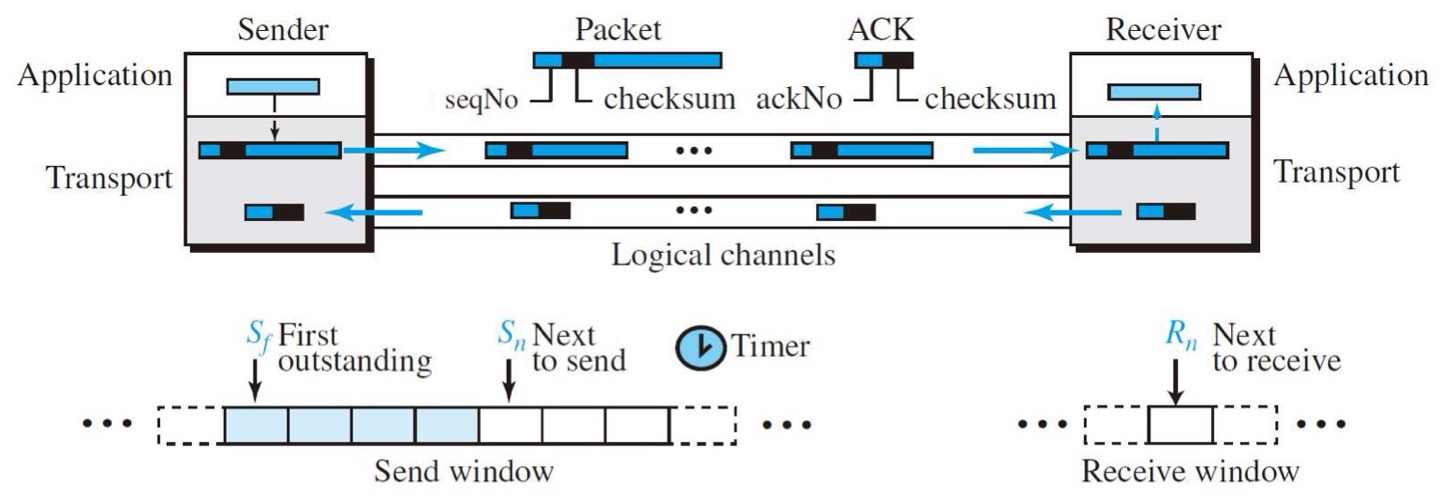

Go-Back-N Protocol (GBN)

여러 패킷을 ACK를 기다리지 않고 연속해서 보낼 수 있지만 수신자는 단 한 개의 패킷만 버퍼링 가능한 방법
송신 측은 보낸 패킷들을 보관, ACK가 올 때까지 유지
채널에는 여러 개의 데이터 패킷과 ACK가 동시에 존재 가능
수신자가 단 하나의 패킷만 버퍼링이 가능해서out-of-order 된 패킷은 모두 폐기

Sequence Numbers

시퀀스 번호는 $2^m$ 단위로 m은 시퀀스 필드 비트의 크기를 의미
- ex) 시퀀스 필드 비트가 3비트면 번호 범위는 0~7
- window size와 함께 고려
  - window size 크기는 시퀀스 번호 공간 내에서 중복 없이 구분 가능할 만큼만 설정해야 함
  - ex) 시퀀스 번호 범위가 $2^m$이면 최대 윈도우 크기는 $2^m-1$

Acknowledgment Numbers

GBN의 ACK는 cumulative(누적) 방식 사용
누락된 ACK가 있어도 이후 번호의 ACK 하나만 도착하면 앞에 것들까지 모두 확인됨
ex) ackNo=7을 받으면 0~6까지는 무사히 받았고, 7번 패킷을 기다린다는 뜻

Send Window

현재 보낼 수 있거나, 보냈지만 아직 ACK 못 받은 패킷들의 시퀀스 번호 범위
윈도우의 크기만큼 연속 전송이 가능하며 ACK가 오지 않은 패킷들은 윈도우 안에 그대로 남아 있음
수신자가 누적 ACK만 보내므로 한 칸의 여유가 있어야 중복 구분 가능 >> maximum window size = $2^m-1$
- 밑에서 중복 구분 다시 설명

Region 1 (left of the window): 이미 끝난 통신
- 이미 ACK를 받았고, 전송 완료된 패킷들
- 더 이상 관리할 필요 없음
Region 2 (colored): 보냈는데 ACK 못 받음
- 전송 완료 + 아직 응답 대기 중
- 윈도우에서 보관 중인 상태로 타이머가 동작 중
Region 3 (white in the figure): 보낼 수 있는데 요청이 없음
- 시퀀스 번호로는 윈도우 안에 있지만, 아직 애플리케이션 계층으로부터 전송할 데이터 자체를 못 받음
- 대기 중
Region 4 (right of the window): 아직 보낼 수 없음
- 현재 시점에서 보낼 수 없는 시퀀스 번호 범위
- 윈도우가 슬라이드하면 이 영역이 앞으로 이동해서 사용 가능해짐

윈도우 포인터 변수

변수	의미
Sf (Send First)	아직 ACK 안 받은 가장 처음 시퀀스 번호
Sn (Send Next)	다음에 보낼 시퀀스 번호
Ssize	윈도우 크기 (윈도우가 커질수록 한 번에 보낼 수 있는 패킷 수 증가)

Receive Window

GBN에서 수신자의 window size는 1로, 수신자는 단 하나의 시퀀스 번호만 기대함
정확히 그 번호가 아니면 무조건 버림
- ex) 기대 시퀀스 번호가 4인데 5가 오면 바로 폐기
기대하던 시퀀스 번호의 패킷이 정확히 도착하면 윈도우가 다음 번호로 슬라이드
Rn(Receive Next)만 기다림

Reason of (Send window size < $2^m$)

4개의 패킷 전송
ACK 모두 손실
Time-out으로 재전송
수신자 입장에선 다음 0에 해당하는 패킷이 제대로 도착
but 송신자 입장에선 재전송한 거임

4개의 패킷 전송
모든 ACK 손실
Time-out으로 패킷 재전송
수신자는 3 패킷을 기다리기 때문에 0~2 재전송된 패킷은 사이클로 인식되어 중복으로 판단 >> 무시

Cumulative Acknowledgments

ACK2가 손실되어도 ACK3을 받으면 누적 ACK이기 때문에 송신자가 '2까지 패킷들이 모두 잘 도착했구나'를 알 수 있음
덕분에 일부 ACK 손실이 생겨도 전체 전송 흐름이 멈추지 않음

ACK1은 이미 받았고, 계속 같은 ACK1 만 도착
타이머 만료 후 패킷 1부터 다시 전송 (Go-Back and resend)
단순하지만 낭비가 많을 수 있음

Selective-Repeat (SR) Protocol

네트워크가 혼잡하면 패킷 손실이 많아지며 GBN은 하나라도 손실되면 뒤에 거 전부 다시 전송
- >> 손실이 많은 경우, 재전송 오버헤드가 커지고 혼잡이 더 심해지는 악순환 발생
손실된 패킷만 선택적으로 재전송
- 하나라도 손실되면 그것만 골라서 다시 보냄
나머지 도착한 패킷들은 보관해 뒀다가 나중에 순서 맞춰서 넘김

Two Windows

Send window size가 더 작아짐!
- GBN: $2^m-1$
- SR: $2^{m-1}$
Wsender = Wreceiver (Window Size)

Receive window size와 Send window size가 같기 때문에 윈도우 크기만큼 out-of-order 패킷 저장 가능
수신자는 순서와 상관없이 패킷을 수신하면 버리지 않고 저장
정확한 순서로 도착한 패킷이 누적되었을 때 순서 맞춰서 상위 계층에 전달
- 그전까지는 버퍼에 보관만 하고 기다림
ex) 5를 기대하는 중에 6, 7이 도착했을 때 >> 둘 다 보관
나중에 5 도착 >> 5부터 6, 7 순차적으로 함께 상위 계층에 전달

송신 윈도우 (Send window)

여러 패킷을 한 번에 전송 가능
각 패킷마다 개별 타이머, 개별 ACK 관리
- 정밀한 재전송이 가능하지만 패킷마다 타이머 관리가 필요하여 구현이 복잡함
- GBN에서는? 가장 처음 보낸 패킷(첫 패킷)에만 타이머 설정
  - 만료되면 전체 윈도우 내 모든 패킷 재전송
  - 구현은 간단하지만 오버헤드 큼
전송한 패킷은 ACK 받을 때까지 윈도우에 유지
- ACK 받으면 해당 시퀀스 번호 윈도우에서 제거
- 타이머 만료 >> 해당 패킷만 재전송

수신 윈도우 (Receiver Window)

윈도우 크기만큼 out-of-order 패킷을 저장 가능
받은 패킷은 버리지 않고 해당 시퀀스 번호에 저장
기대한 번호가 도착하면 순서대로 상위 계층에 전달 + 윈도우 슬라이딩

Acknowledgments

GBN의 ACK = cumulative(누적) ACK
SR의 ACK = 개별 ACK

항목	Go Back N Protocol	Selective Repeat Protocol
타이머	1개 (첫 패킷용)	각 패킷마다 1개
ACK	누적 ACK	개별 ACK
재전송	전체 재전송	필요한 패킷만 선택적 재전송
복잡도	낮음	높음
효율	낮음	높음

Reason of "S-R window size <= $2^{m-1}$"

시퀀스 번호 필드 크기: m = 2
시퀀스 번호 범위: 0~3 (4)
Case a에선 중간에 ACK가 모두 손실돼도, 수신자는 시퀀스 번호 0을 중복이 아닌 새 패킷으로 착각하지 않음
Case b에선 이미 받은 시퀀스 번호를 다음 사이클의 새 패킷으로 오해 >> 중복 구분 못함

Bidirectional Protocols: Piggybacking(어부바)

데이터와 ACK를 하나의 패킷으로 합쳐서 전송하는 기법
양방향 통신 상황에서의 일반 방식
- A > B로 데이터 보냄 - B는 ACK 보냄
- B > A로도 별도로 데이터 보냄 - A는 또 ACK 보냄
- 패킷 수가 많아짐, ACK도 전용 패킷으로 낭비됨
Piggybacking 방식
- A가 B에게 데이터 보낼 때, 데이터 패킷에다가 B에서 도착한 패킷에 대한 ACK를 얹어서 같이 전송
